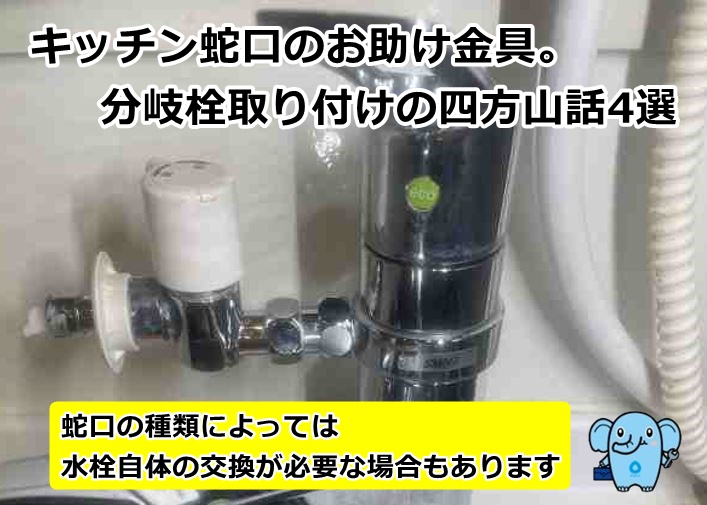

キッチン蛇口のお助け金具。分岐栓取り付けの四方山話4選

キッチンに食洗器を後付けしたい人は、分岐栓という金具を取り付ける必要があります。
水道業者に相談して取り付けてもらうこともできますが、自分で取り付けすることも可能です。
取り付ける際は、使っている蛇口がシングルレバーなのか2ハンドルなのかで使う金具が違うので注意しておきましょう。
ここでは食洗器用の分岐栓について、以下のポイントに焦点を当てて解説します。

今使用している蛇口に、買ってくる分岐栓が合うかどうかをきちんと確認することが大切です。
後で使いにくいとならないよう、ホースの取り付け方に注意してください。

キッチン蛇口のお助け金具「分岐栓」って・・・

「うちもそろそろ台所に食洗機でも付けようか？何て話しがでてるわ。」
「うちでも人数が多くて食器洗いが大変だから買おうか迷ってる所。あったら便利よね」
「でも、取り付けはどうするのかしら。」
「置くスペースがあればいいんじゃない？」
「水はどうするの？」
「水道につながないと使えないんじゃない？」

こんな四方山話が聞こえてきましたので、ここではそんな皆さんの四方山話に参加させていただき、お答えします。

皆さんのお宅では食洗機はお使いになっていますか？
食洗機があれば食器洗いもぐっと楽になるんですね。
置くスペースは確保しても、食洗機は水道につながないと使えません。
これが以外と面倒くさい。
自分で出来れば買ってくるだけなのに。

水道の蛇口から水を分岐させてホースで食洗機まで引っ張ってきます。
それも、種類がいっぱいあるらしく、なんでもつければいいわけではないらしいです。

食洗機用分岐栓の取付・種類

食洗機の分岐栓は蛇口のタイプによって様々、全て異なります。
同じ様な蛇口でもメーカーが違えば取り付ける分岐栓も違います。又、同じメーカーであっても、蛇口のモデルによってすべて、分岐栓は変わってくるのです。
前の家で使っていたものを持ってきても新しい家の蛇口が違えばその分岐栓は使えません。
（たまたまそれが同じ蛇口だったらラッキーですが、そんなにうまくはいかないでしょうね）
例えばキッチン蛇口でも台付シングルレバー水栓、台付２ハンドル水栓、壁付シングルレバー水栓とタイプはそれぞれです。
そして、これらにそれぞれ取付ける分岐栓は全く姿、型も違う別物になるのです。
では、どんな分岐栓があるのか、、、

分岐栓を取付けられる水栓の種類

台付シングルレバー混合水栓

ここでは以前TOTOで販売されていた蛇口を例にご説明します。
台付ワンホールシングルレバー混合水栓(TKGG31E、TKGG32EBR)
台付ツーホールシングルレバー混合水栓(TKGG33E)
ようは、１つ穴に取り付けてあるか２つ穴に取り付けてあるかの違いですが、この３つの蛇口は同じシリーズの蛇口なのでCB-SSH8という品番の分岐栓が共通で取り付けられます。
これが違うモデルになると、まったく違うものになるのです。

ちなみに、CB-SSH8という品番の分岐栓はパナソニック製です。
ちなみにTOTOのTKGG型にモデルチェンジする前の蛇口はTOTO TKG型でこれに取付けられる分岐栓の品番はCB-SSC6です。（同じくパナソニック製）
蛇口に取付ける分岐栓はパナソニック以外にも製造メーカーはありますが多くはありません。
尚、TOTOの様な水栓メーカーでは製造していません。
その理由は分岐栓一体型の蛇口があるからのようです。
食洗器を販売している家電メーカーの取扱いなんですね。

なので、食洗機を使用しているお宅で蛇口を新しく交換するときには、蛇口と分岐栓をべつべつに用意しなくても蛇口と分岐栓が始めから一体になった蛇口がありますのでそちらで交換されると良いでしょう。
では、使用している蛇口に取り付ける分岐栓を購入する時は、まずどうしたら良いのでしょうか。

動画で解説！台所シングルレバーカートリッジ交換方法を紹介！



壁付シングルレバー混合水栓

壁付シングルレバー混合水栓(TKGG30E)はTOTOで以前販売されていた蛇口ですが、壁付の混合水栓についてはシングルレバー混合水栓も2ハンドル混合水栓も基本、メーカーに関係無く、同じ分岐栓が取り付けられます。
いくつかのメーカーからこの分岐栓は販売されていて、ある程度の国産メーカーの壁付混合水栓にはほとんど対応できるようになっています。

取り付け方法も比較的に簡単なので皆さんでも無理をしなければ、交換することは可能です。
分岐栓は、蛇口本体と偏芯管の間に取り付けるのが代表的な方法です。

台付シングルレバー混合水栓の分岐栓選定方法

水栓のメーカーを確認する

まずは、ご使用になっている蛇口のメーカーがどこなのか確認して下さい。

＜確認する方法＞

品番を確認する

蛇口のメーカーを確認するのと合せて品番も確認して下さい。

＜確認する方法＞

分岐栓メーカー（例えばパナソニック）に問い合わせる

もしメーカーや品番がわからない場合は、分岐栓を販売してるメーカーのHPから問合せてみましょう。
分岐栓メーカーでは、蛇口本体の写真をメールにて送信すると、その蛇口の品番を特定してくれるサービスを行なっている様です。

水道業者に依頼しメーカー及び品番を調べてもらう

もし分岐栓の取付を業者に依頼し業者に全ておまかせしてしまえば面倒はありません。
調べる手間も省け、余計な労力を使わなくて済みます。

ただし、一部古い蛇口に関しては取付け出来ないものもありますので、念の為、蛇口のメーカー及び品番は調べておいた方が無難かもしれません。

分岐栓は、蛇口本体、カートリッジの下に取り付けるのが代表的な方法です。
交換方法に関してはのちほど。

台付2ハンドル混合水栓

このタイプの混合水栓も基本は一つなので、同じタイプの分岐栓を取り付ける事が出来ます。
この、分岐栓もいくつかのメーカーから販売されていて、ほとんどの国産メーカーから販売されている蛇口に取り付ける事が出来ます。

しかし、一部TOTOなどの有名メーカーから販売された蛇口などに取り付けられない物もありますのでご注意下さい。
購入前によく確認されると良いでしょう。

詳しくご説明すると、スピンドル型には取り付け出来て、開閉バルブ型には取り付けられません。
ちなみに、2ハンドル混合水栓の多くはスピンドル型です。
ハンドル下の構造のことなので、外見から判断することは難しいですが、見分け方はあります。
それは、ハンドルを回す時にハンドルが上下するのは「スピンドル型」で、ハンドルが上下しないのは「開閉バルブ型」です。
自分の家の蛇口がどちらなのか、確認をしておきましょう。

分岐栓は、蛇口本体とハンドルの間に取り付けるのが代表的な方法です。

分岐栓選定方法

単水栓

台所の蛇口が単水栓でしたら取付タイプは3種類あります。

①ハンドル取付タイプ

ハンドルを分岐付タイプに交換するのは、2ハンドル混合水栓で使用する分岐栓と同じ物を使用します。
単水栓の場合は2ハンドル混合水栓と違い、古い蛇口でも取付け部の形状の違う蛇口が少ない為、多くの蛇口で使用する事が出来ます。

②スパウト取付タイプ

この分岐栓はスパウト付根に取付けるタイプです。
交換に関しては、ハンドル取付タイプと同様に皆さんでも比較的簡単に交換する事ができます。
また、このタイプは取付時に元栓を締める必要もありません。

③給水取付タイプ

このタイプの分岐栓は蛇口を一度取外してから取付を行なうタイプですので、皆さんが簡単に行なう事は難しく通常は水道業者に依頼し行なってもらいます。
ただし、単水栓の分岐方法としては一番安定したポピュラーな方法なのでお勧めするタイプではあります。
このタイプは通常、壁付の単水栓用なので、台付の単水栓には取付けできません。
台付単水栓の場合にはどうしても①か②の2つのタイプからの選択となってしまいます。
また、この給水取付タイプの分岐栓を使用すると蛇口本体の形状が変わらずに済むのが利点ではありますが、その反面、蛇口の位置が今よりも前に出てしまう欠点もあります。
しかし、この欠点もスパウトを今より短いものに交換すれば問題なく使用できるでしょう。

食洗機専用栓

これは分岐栓ではありませんが、台所の蛇口とは別にシンクの台に穴を開けて取付を行なう全く別の独立した水栓になります。
キッチンにスペースがあればこの様なタイプの水栓を取付ける事も可能です。
水栓はシンク下の給水管に分岐金具を付けて分水し使用します。
吐水口はワンタッチ取付口のみになりますので、シンクに水を流す事は出来ず完全に食洗器用として使用します
（場所によっては洗濯機用として使用する事もありますが、基本ハンドルやスパウトに取付けるタイプの分岐栓が使われる事でしょう。何故かと言うと、食洗機専用栓は作業費用が高くつくからです。）

分岐栓付の蛇口に交換

現在TOTOで販売されている最新モデルの台付シングルレバー混合水栓（TKS型、TKS05301J、TKS05305Jなど）には、後付の分岐栓を取付ける事は出来ません。
よって、食洗機を使用する為には食洗機用分岐付の蛇口に交換する必要があります。
今は食洗機を取付ける予定は無いが、いずれ取付けたいと思っている場合は、分岐口から分岐栓を外しての使用も簡単に出来ますのでとても便利です。
ただし、基本ワンホールタイプのシングルレバー水栓なので2ホールタイプの台付シングルレバーでは古い蛇口の土台部のみそのまま使用して、交換するリモデルタイプの蛇口のように交換の際に選択肢は少なくなります。
（リモデルタイプの蛇口は、基本2ハンドル水栓からの交換になりますが、全ての蛇口に対応できるわけではありませんのでご注意ください）
しかし、通常のシングルレバー水栓の分岐栓は蛇口を交換する事があれば今まで使っていた物が使用できなくなってしまうので、ご使用になっている蛇口がある程度古い物であれば今後の事を考え新しい蛇口に交換するのは良い事ではないでしょうか。
せっかく分岐栓を取付けてもその後蛇口本体が不良になってしまえば新しい分岐栓が無駄になってしまう事も考えられますので、食洗器取付の際には分岐栓付蛇口の交換も選択肢の一つになるでしょう。

主な分岐選別取付可能な水栓

分岐栓の取り付け方

台付シングルレバー混合水栓

台付シングルレバー混合水栓での交換は、基本カートリッジの交換の手順の延長です。

以上がおおまかな分岐栓取付けの一連の流れです。蛇口によってはレバーハンドルさえ正しく外れてしまえばカートリッジガイドを手で外す事ができるものもあれば、分岐栓に付属してある簡単な工具のみで交換する事が可能な物もあります。
その反面、一般的な工具だけでは交換が難しい場合もあります。

＜注意点＞

10年以上経っている蛇口の場合は、カートリッジを取り外す時にカートリッジが破損してしまうこともあります。
カートリッジが壊れてしまうと新しいカートリッジを取り付けるまで、台所は使用できなくなります（大量の水漏れが発生してしまう為）
10年以上経っている場合は、カートリッジも準備して置き、このタイミングでカートリッジも一緒に交換しておきましょう。
これが賢い選択です。

壁付シングルレバー混合水栓

念のため、ご使用蛇口の型番を調べて適合するか確認してください。

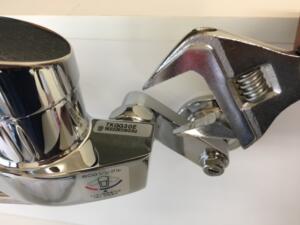

モンキーレンチは2本用意します。

以上がおおまかな分岐水栓取付の一連の流れです。台付シングルレバー混合水栓に取付けるよりは手順がシンプルで解りやすいと思います。
ただ、方法は簡単に見えて意外と難しい所もあります。
特に左右のナット、前後のナットをバランス良く締めなければならないのが難しくこれができないと取付後、ナットから水漏れします。
慌てずにじっくり行なって下さい。

＜注意点＞

壁付2ハンドル混合水栓

壁付2ハンドル混合水栓は、壁付シングルレバー混合水栓と本体機能は違いますが、基本的に構造、形状は同じタイプなので壁付シングルレバー混合栓に取付ける分岐栓と同じ物を使用します。
よって取付方法に関しては4-2を参照して下さい。

また壁付2ハンドル混合水栓の場合、この後に説明する台付2ハンドル混合水栓と同じハンドルタイプの蛇口の為、ハンドル部の分岐栓を取付ける事も可能です。

台付2ハンドル混合水栓

念のため、ご使用蛇口の型番を調べて適合するか確認してください。

以上がおおまかな分岐栓取付の一連の流れです。
台付2ハンドル混合水栓に取付ける分岐栓はハンドルと一体型になっているので、元栓さえ閉めれば交換は比較的簡単に行なえます。
ただし、開閉バルブ型ではこのハンドル取付部の形状が違うので（TOTOが多い）この分岐栓は取付けられません。

よって、購入する際には必ず現在使用している蛇口のメーカー名と品番を調べ間違いなく取付けられる事を確認して下さい。

分岐栓取付に必要な工具

台付ワンホールシングルレバー混合水栓

①本体固定専用工具

カートリッジガイド（カートリッジカバー）をモーターレンチで外す場合、本体全体が回ってしまうとシンク下の給水給湯管が捻じれて切れたりするなどし、漏水を起します。

TOTO、KVKでは本体下部を固定する用の専用工具が販売されてます。
しかし、他のメーカーの蛇口には、この穴が無い為固定具は使用できません。
その為、固定する場合はウォータープライヤー等で押えます。
ただし、普通のプライヤーですと蛇口の表面に傷がついてしまうので出来れば保護具が取付けられた専用のプライヤーを使用すると良いでしょう。
またゴムバンドを利用して押える事の出来る工具もあります。

※カートリッジカバーは固着してしまい簡単には回せないことが多いので必ず固定具を使用して下さい。

②プラスドライバー、マイナスドライバー、六角棒レンチ

これらはレバーハンドルの取外しに必要な工具です。
メーカーによって止め具の種類は違います。

③ピンセット、ラジオペンチ

メーカーによってカートリッジカバーの取外しやカートリッジの取付、取外しに必要な場合があります。

④モーターレンチ

カートリッジガイド（カートリッジカバー）の取外し、取付に使用します。
ネジ式のタイプには工具を当てる溝が付いています。
ウォータープライヤーを使用すると傷が付くのでもし使用する場合は保護具付のものを使って下さい。

台付シングルレバー混合水栓

以上、①～③については、台付ワンホールシングルレバー混合水栓と用途は同じです。
※台付2ホールシングルレバー混合水栓の場合はカートリッジガイド（カートリッジカバー）を外す際、付根を固定する必要はありません。
（2つ穴で固定されている為、横の力が加わっても土台は動かない）

壁付シングルレバー混合水栓

カートリッジガイド（カートリッジカバー）が固着して回りづらい場合は、そのまま無理に行なうと壁中の給水管を折ってしまう事がありますので一度、蛇口本体を取外してから行なうと良いです。
この時に本体と偏芯管の接続部を外すのにモンキーレンチを使用します。

ハンドル混合水栓、単水栓

分岐栓取付に必要な工具一覧

分岐栓交換時、交換後に起こりやすいトラブル

分岐栓交換時

①給水管の破損

固着して外れない部品を無理な力で外そうとすると蛇口に繋がった給水管を破損させてしまう事がありますので十分注意して下さい。

②元栓の閉め忘れ

元栓や止水栓を閉め忘れると部品を外す際、水が吹き出しますので十分注意して下さい。

③部品の破損

交換の手順を理解して行なわないと部品の取外し、取付の際に破損してしまう事がありますので十分注意して下さい。

蛇口からの水漏れ

①蛇口からの水漏れ

分岐が正しく取付られていないと水漏れを起します。
また取外しの際、パッキンを傷つけたり、取付けの際、パッキンが変形したり取付け忘れたりすると水漏れを起こします。
分岐栓の取付の際にはパッキンの取り扱いに十分注意して下さい。
また元栓、止水栓を開く際には必ず蛇口周りの水漏れを確認して下さい。

動画で解説！蛇口の偏芯管パッキンの交換方法

また、蛇口、分岐栓に関係無く別の例として、

食洗機の置く位置を事前に確保する。

食洗機を設置する場合、必ず事前に購入する食洗機のサイズや機能の確認した上で、シンク上もしくはシンク横に食洗機を置ける場所を確保して下さい。

食洗機のホースが蛇口に届かない

食洗機の設置場所が流し(蛇口)から離れている為、通常のホースでは届かない。

対処方法

食洗機のホースには長さを延長できる延長用のホースがあります。

分岐栓の接続をお湯・水にする利点

延長用のホースが邪魔になる

延長用のホースを取り付けたが、キッチンシンクをホースが横切ってスマートでないし、キッチンシンクの使い勝手が悪い。

対処方法

キッチンにスペースがあれば、シンク横に穿孔作業を行い、穴を開けて分岐専用水栓金具を取り付けます。
給水は下の収納部で分岐させます。
穿孔作業は皆さんご自分で行うにはかなり大変かと思いますので専門の工具を持つ水道業者にご相談されると良いでしょう。

洗浄機用分岐栓の取付

台置き浄水器

①分岐付ワンホール混合水栓に接続

台付ワンホールシングルレバーの分岐栓付蛇口であれば、通常、水用とお湯用の分岐口がそれぞれ付いていますので、食洗器と浄水器を同時に使用する事が可能です。

②給水側分岐栓に接続

食洗機に使用するのと同じ分岐栓を水側に取付けて使用可能です。

ビルトイン浄水器

①止水栓と蛇口の給水管との間に分岐金具を取付ける。

ビルトインタイプの場合は、シンク下収納内にある給水管から分岐します。
分岐金具に関しては、浄水器に付属されてない場合にはご自分で用意しなければなりません。
用意する際には、必ず浄水器側の給水ホース口の形状を確認の上、取付可能な分岐金具を用意して下さい。

外国製浄水器

①専用分岐栓を用意する。

外国製の浄水器の場合、本体給水管口が日本製商品の規格と合わずに取付けられないケースが多々あります。
しかし、メーカーは日本で販売する以上、日本の水回りに取付けられなければ、売れないので通常は日本製の蛇口等に取付けられる専用の分岐金具を用意している事が多いです。
必ず専用分岐栓を用意して下さい。

②浄水器の設置

浄水器の設置によっては、給水ホースと分岐金具を接続用フレキで繋がなければならなくなります。

またシンクの収納が現在多くなっている引き出しタイプになりますと設置場所に限りがありますので外国製の大き目の浄水器は設置できないケースがありますので購入する際、十分注意して下さい。

最後に

分岐栓の取り付けや取り外しは必ずしもスムーズにはいきません。
しかし、そこで無理をすれば壊れてない所まで壊してしまいます。
どうか無理をせずに、難しいと思ったら、後は水道の専門業者にご相談ください。
